Toyota CH-R: Prise électrique

La prise électrique peut servir pour des accessoires 12 V qui consomment moins de 10 A.

Ouvrez le couvercle.

La prise électrique peut être utilisée quand

Le contacteur d'alimentation est en position ACC ou ON.

Lors de l'arrêt du système hybride

Débranchez les appareils électriques à fonctions de recharge, tels que les packs de batteries mobiles. Si ces appareils restent branchés, le système hybride risque de ne pas s'arrêter normalement.

AVERTISSEMENT

Pour éviter que le fusible ne grille

N'utilisez pas d'accessoire consommant plus de 12 V, 10 A.

Pour éviter d'endommager la prise électrique

Refermez le couvercle de prise électrique lorsque celle-ci n'est pas utilisée. Si des corps étrangers ou des liquides entrent dans la prise électrique, cela pourrait provoquer un court-circuit.

Pour éviter le déchargement de la batterie 12 volts

N'utilisez pas la prise électrique plus longtemps que nécessaire quand le système hybride est désactivé.

Port de charge USB de type C

Les ports de charge USB de type C permettent de fournir un courant de 3 A et une tension de 5 V (consommation électrique de 16,5W) à des appareils externes.

Les port de charge USB de type C sont destinés uniquement à la recharge. Ils ne sont pas conçus pour le transfert de données ou toute autre action.

Selon le type d'appareil externe, le chargement peut ne pas s'effectuer correctement. Reportez-vous au manuel inclus avec l'appareil avant d'utiliser un port de charge USB de type C.

Avant

Arrière (si le véhicule en est équipé)

Le port de charge USB de type C peut être utilisé quand

Le contacteur d'alimentation est en position ACC ou ON.

Situations dans lesquelles le port de charge USB de type C peut ne pas fonctionner correctement

• Si un appareil qui consomme plus de 3 A à 5 V (consommation électrique de 16,5W) est branché
• Si un appareil conçu pour communiquer avec un ordinateur personnel, comme une clé USB, est branché
• Si l'appareil externe branché est éteint (selon l'appareil)
• Si la température à l'intérieur du véhicule est élevée, comme après avoir stationné le véhicule dans une zone ensoleillée

Concernant l'appareil externe branché

Selon l'appareil externe branché, la recharge peut être occasionnellement suspendue, puis reprendre. Il ne s'agit pas d'un dysfonctionnement.

AVERTISSEMENT

Pour éviter d'endommager le port de charge USB de type C

• N'introduisez pas de corps étrangers dans le port.
• Ne renversez pas d'eau ou d'autres liquides dans le port.
• Ne soumettez pas le port de charge USB de type C à une force excessive ni à des chocs.
• Ne démontez ou ne modifiez pas le port de charge USB de type C.

Pour éviter d'endommager les appareils externes

• Ne laissez pas d'appareils externes dans le véhicule. La température dans l'habitacle peut augmenter considérablement et endommager un appareil externe.
• N'appuyez pas sur un appareil externe ni sur son câble et ne le soumettez pas à une pression inutile lorsqu'il est branché.

Pour éviter le déchargement de la batterie 112 volts

N'utilisez pas le port de charge USB pendant une longue période lorsque le système hybride est arrêté.

Chargeur sans fil (si le véhicule en est équipé)

Un appareil portable peut être chargé simplement en plaçant des appareils portables compatibles avec la norme Qi de charge sans fil et conformes au Wireless Power Consortium, tels que des smartphones et des batteries mobiles, etc., sur la zone de charge.

Vous trouverez les appareils portables compatibles sur le site Internet du Wireless Power Consortium suivant.

https://www.wirelesspowerconsortium.com/

Vous ne pouvez pas utiliser cette fonction avec les appareils portables plus grands que le plateau de charge. En outre, en fonction de l'appareil portable, cela peut ne pas fonctionner normalement. Pour savoir quels appareils portables utiliser, consultez le manuel d'utilisation.

Le logo "Qi"

Le logo "Qi" est une marque déposée du Wireless Power Consortium.

Nom de toutes les pièces

1. Témoin de fonctionnement
2. Plateau de charge
3. Zone de charge*
4. Environ 10 cm (3,9 in.)
5. Environ 2,5 cm (1,0 in.)

*Les appareils portables et les chargeurs sans fils contiennent des bobines de charge. La bobine de charge du chargeur sans fil peut être déplacée dans la zone de charge jusqu'à l'emplacement de la bobine de charge de l'appareil mobile. La charge est possible tant que le centre de la bobine de l'appareil mobile reste à l'intérieur de la zone de charge. Si au moins 2 appareils portables sont placés sur le plateau de charge, leurs bobines de charge peuvent ne pas fonctionner correctement et ils risquent de ne pas être chargés.

Utilisation du chargeur sans fil

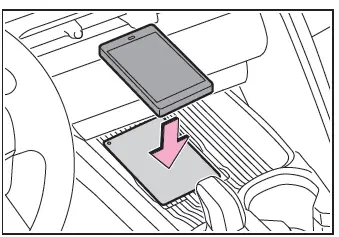

Placez l'appareil portable sur le plateau de charge.

Positionnez le côté de charge de l'appareil portable vers le bas et placez le centre de l'appareil au centre de la zone de charge.

Lors de la charge, le témoin de fonctionnement (orange) s'allume.

Si la charge ne s'effectue pas, reportez-vous à P. 393.

Lorsque la charge est terminée, le témoin de fonctionnement (vert) s'allume.

Fonction de recharge

• Lorsque la charge est terminée et après une durée fixe de l'état de suspension de charge, la charge recommence.
• Si un appareil portable est déplacé considérablement dans la zone de charge, la bobine de charge se débranche et le chargement s'arrête provisoirement. Cependant, si une bobine de charge se trouve dans la zone de charge, la bobine de charge dans le chargeur sans fil se déplace vers celle-ci et la charge reprend.

Fonction de charge rapide

• Les appareils portables suivants supportent la charge rapide.
  • Appareils portables conformes à la norme WPC Ver1.3.2 et compatibles avec la charge rapide
  • Les iPhone avec une version iOS qui supporte une charge 7.5W (iPhone 8 et modèles plus récents)
  • Appareils portables compatibles avec la norme de charge rapide d'origine des Galaxy.
• Lorsqu'un appareil portable qui supporte la charge rapide est mis en charge, la charge passe automatiquement à la fonction de charge rapide.

Conditions d'éclairage du témoin de fonctionnement

*1La puissance de charge n'est pas émise pendant la veille. Un objet métallique ne chauffe pas s'il est placé sur le plateau de charge dans cet état.
*2En fonction de l'appareil portable, il peut arriver que le témoin de fonctionnement continue de s'allumer en orange, même une fois le chargement terminé.

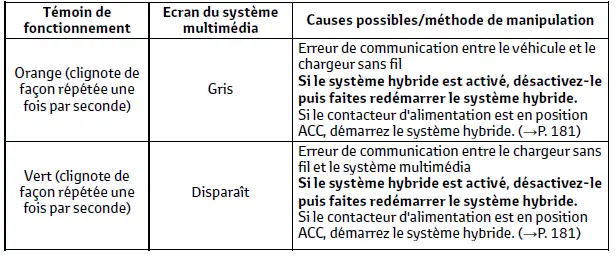

Le chargeur sans fil ne fonctionne pas correctement.

Vous trouvez ci-après une liste de situations dans lesquelles le chargeur sans fil ne fonctionne pas correctement et comment traiter les causes possibles.

Le chargeur sans fil peut être utilisé lorsque

Le contacteur d'alimentation est en position ACC ou ON.
